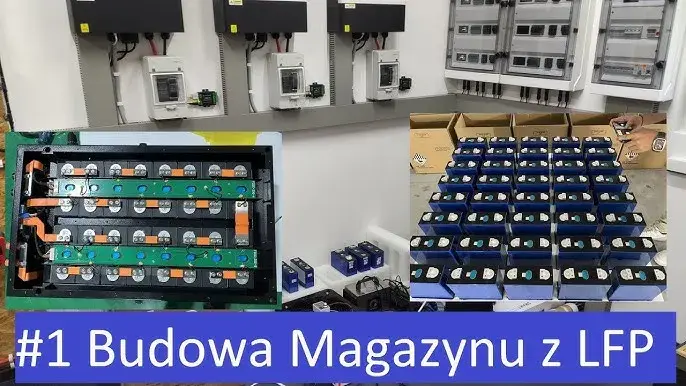

Magazyn energii DIY: Budowa krok po kroku z akumulatora

Budowa własnego magazynu energii z akumulatora samochodowego to projekt, który może wydawać się kuszący ze względu na potencjalne oszczędności i zwiększoną niezależność energetyczną. Jednak zanim zdecydujesz się na ten krok, musisz wiedzieć, że wymaga on nie tylko wiedzy technicznej, ale przede wszystkim bezwzględnego przestrzegania zasad bezpieczeństwa. Ten artykuł to Twój praktyczny przewodnik DIY, który krok po kroku wyjaśni, jak zbudować taki system, na co uważać i jakie są potencjalne pułapki.

Potencjał i ryzyko: Co musisz wiedzieć, zanim zaczniesz?

Zbudowanie własnego magazynu energii może przynieść wymierne korzyści. Po pierwsze, daje Ci pewną niezależność energetyczną możliwość zasilania urządzeń w sytuacjach awaryjnych lub w miejscach bez dostępu do sieci. Po drugie, przy odpowiednim wykorzystaniu, zwłaszcza w połączeniu z fotowoltaiką, może przełożyć się na realne oszczędności na rachunkach za prąd. Jednak potencjał ten wiąże się z ogromnym ryzykiem, którego nie można bagatelizować. Praca z akumulatorami, zwłaszcza litowo-jonowymi, niesie ze sobą ryzyko pożaru, a nawet wybuchu, jeśli system nie jest odpowiednio zaprojektowany i zabezpieczony. Porażenie prądem, nawet przy pozornie niskim napięciu, ale wysokim natężeniu prądu stałego, może być śmiertelne. Ponadto, akumulatory kwasowo-ołowiowe podczas ładowania wydzielają wodór, który jest łatwopalny i wybuchowy, co wymaga odpowiedniej wentylacji. Podkreślam to z całą mocą: ten projekt nie jest dla osób bez solidnego doświadczenia w dziedzinie elektryki i elektroniki.

Zanim zaczniesz gromadzić części, zastanów się głęboko, czy posiadasz niezbędną wiedzę i umiejętności, aby bezpiecznie przeprowadzić ten proces. Błędy na tym etapie mogą mieć katastrofalne skutki. Warto też pamiętać, że nawet pozornie proste połączenia wymagają precyzji i zrozumienia zasad działania prądu stałego.

Dla kogo jest to opłacalne rozwiązanie? Analiza kosztów vs. gotowe systemy

Budowa własnego magazynu energii może być bardziej opłacalna niż zakup gotowego rozwiązania, szczególnie jeśli zdecydujesz się na wykorzystanie używanych akumulatorów z samochodów elektrycznych. Takie baterie, choć wymagają dodatkowych zabezpieczeń i systemu BMS, mogą stanowić około 60% kosztu nowych odpowiedników. Niemniej jednak, nawet przy zastosowaniu używanych komponentów, należy liczyć się z inwestycją rzędu kilku, a nawet kilkunastu tysięcy złotych. Koszt obejmuje nie tylko sam akumulator, ale także przetwornicę, regulator ładowania, BMS, okablowanie i zabezpieczenia. Zanim podejmiesz decyzję, dokładnie przeanalizuj swój budżet i porównaj go z cenami gotowych systemów dostępnych na rynku.

Kwestie prawne w Polsce: Kiedy potrzebujesz uprawnień i zgłoszeń?

W Polsce kwestie prawne dotyczące magazynów energii budowanych samodzielnie są dość jasne w przypadku systemów działających w trybie off-grid, czyli całkowicie odizolowanych od domowej sieci elektrycznej i przeznaczonych wyłącznie na własny użytek. Takie rozwiązanie nie wymaga specjalnych pozwoleń ani zgłoszeń. Sytuacja komplikuje się jednak znacząco, gdy planujesz podłączyć swój domowy magazyn energii do istniejącej instalacji elektrycznej w domu (system on-grid). Jest to proces złożony prawnie i technicznie, wymagający spełnienia wielu norm i przepisów. Co najważniejsze, wszelkie prace związane z modyfikacją domowej instalacji elektrycznej muszą być wykonane przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Samowolne podłączenie magazynu do sieci domowej jest nie tylko nielegalne, ale przede wszystkim skrajnie niebezpieczne i może prowadzić do poważnych awarii, a nawet pożaru.

Jak wybrać najlepszy akumulator do Twojego magazynu energii?

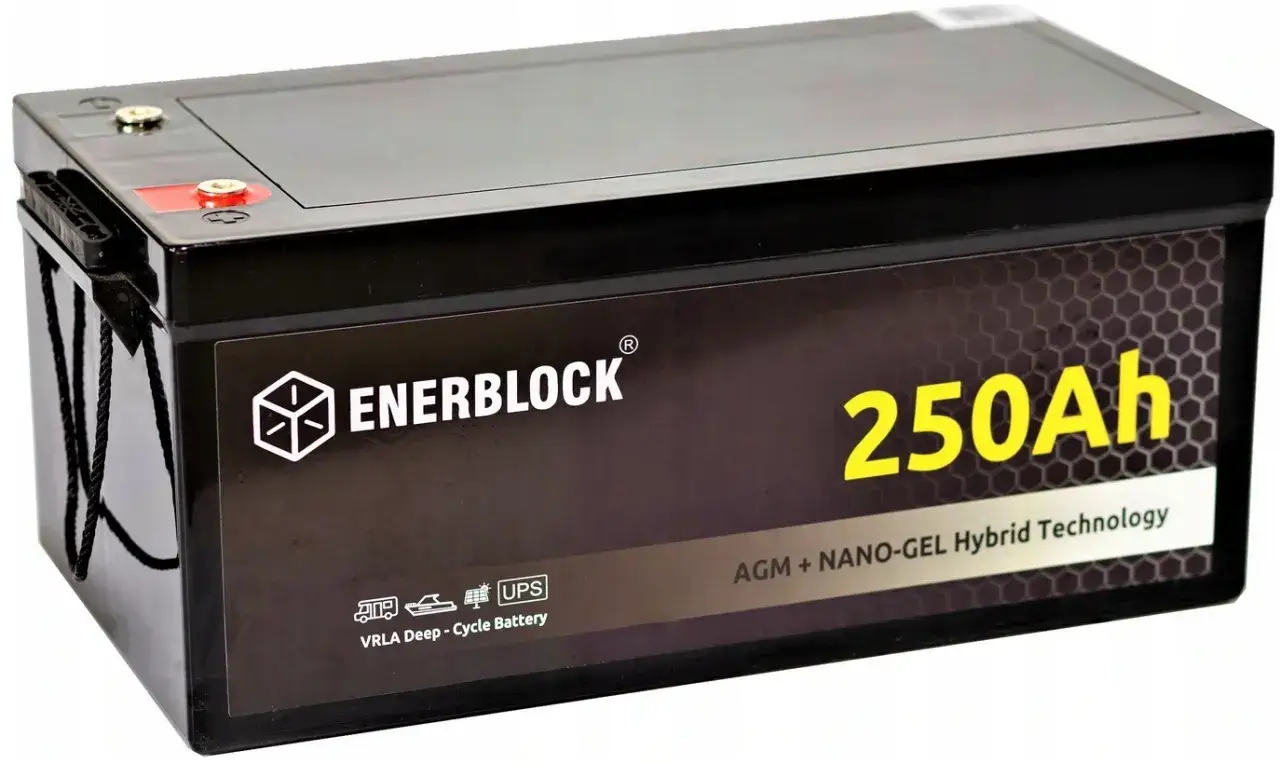

Klasyczny akumulator kwasowo-ołowiowy (AGM/GEL) wady i zalety

Akumulatory kwasowo-ołowiowe typu AGM (Absorbent Glass Mat) i GEL (żelowe) są często wybierane do prostszych zastosowań magazynowania energii ze względu na ich stosunkowo niską cenę i łatwość implementacji. Oto ich główne cechy:

• Zalety:
  • Niższy koszt zakupu w porównaniu do akumulatorów litowo-jonowych.
  • Prostsza konstrukcja i mniejsze wymagania dotyczące systemów zarządzania (nie wymagają skomplikowanego BMS-a jak Li-Ion).
  • Mniejsza wrażliwość na przeładowanie w porównaniu do starszych typów akumulatorów kwasowo-ołowiowych.
• Wady:
  • Niższa gęstość energii potrzebujesz większej masy i objętości, aby uzyskać tę samą pojemność co w akumulatorach Li-Ion.
  • Krótsza żywotność w pracy cyklicznej szybciej tracą pojemność przy częstych cyklach ładowania i rozładowania.
  • Wrażliwość na głębokie rozładowania częste rozładowywanie poniżej 20% pojemności znacząco skraca ich żywotność.
  • Podczas ładowania wydzielają wodór, co wymaga zapewnienia odpowiedniej wentylacji, aby uniknąć ryzyka wybuchu.

Używane baterie z aut elektrycznych (Li-Ion): Wyższa wydajność, większe wyzwanie

Wykorzystanie używanych baterii litowo-jonowych z samochodów elektrycznych (EV) to coraz popularniejsza opcja dla budujących własne magazyny energii. Oferują one znaczące korzyści, ale wiążą się też z większymi wyzwaniami:

• Zalety:
  • Znacznie wyższa gęstość energii: Pozwalają na zgromadzenie dużej ilości energii w stosunkowo niewielkiej objętości i wadze.
  • Dłuższa żywotność: W porównaniu do akumulatorów kwasowo-ołowiowych, baterie Li-Ion mogą wytrzymać znacznie więcej cykli ładowania i rozładowania.
  • Większa efektywność: Charakteryzują się mniejszymi stratami energii podczas ładowania i rozładowania.
  • Niższy koszt jednostki energii (przy używanych): Zakup używanej baterii z EV jest zazwyczaj znacznie tańszy niż nowej baterii litowej tej samej pojemności.
• Wyzwania:
  • Konieczność stosowania zaawansowanego BMS: System Zarządzania Baterią (BMS) jest absolutnie kluczowy dla bezpieczeństwa i prawidłowego działania baterii Li-Ion. Musi on balansować napięcie na poszczególnych ogniwach, chronić przed przeładowaniem, nadmiernym rozładowaniem i przegrzaniem.
  • Trudniejsza obsługa i integracja: Baterie z EV często wymagają specjalnych adapterów i wiedzy technicznej do ich podłączenia i konfiguracji.
  • Ryzyko związane z uszkodzeniem: Używane baterie mogą mieć ukryte uszkodzenia, które mogą wpłynąć na ich bezpieczeństwo i wydajność.
  • Potencjalne problemy z balansem ogniw: Po wielu latach eksploatacji w samochodzie, poszczególne ogniwa mogą mieć różne stopnie zużycia, co wymaga precyzyjnego balansu.

Na co zwrócić uwagę przy zakupie używanego akumulatora? Kluczowe parametry

Wybór odpowiedniego akumulatora to fundament Twojego magazynu energii. Jeśli decydujesz się na używany egzemplarz, szczególnie z samochodu elektrycznego, musisz zwrócić uwagę na kilka kluczowych parametrów, aby uniknąć rozczarowania i zapewnić bezpieczeństwo:

• Pojemność (Ah lub kWh): Upewnij się, że pojemność jest zgodna z Twoimi potrzebami i specyfikacją systemu. Pamiętaj, że podawana przez producenta pojemność może się różnić od rzeczywistej, zwłaszcza w przypadku używanych baterii.
• Napięcie (V): Napięcie akumulatora musi być dopasowane do napięcia pracy Twojej przetwornicy i innych komponentów systemu. Najczęściej spotykane są konfiguracje 12V, 24V lub 48V.
• Stan zdrowia (SOH - State of Health): Jest to kluczowy wskaźnik określający, w jakim stopniu akumulator zachował swoją oryginalną pojemność i wydajność. W przypadku baterii EV, SOH często można odczytać za pomocą specjalistycznego oprogramowania lub testera. Im wyższy SOH, tym lepiej.
• Historia użytkowania: Jeśli to możliwe, dowiedz się, jak akumulator był eksploatowany. Czy był intensywnie używany? Czy był regularnie ładowany i rozładowywany?
• Fizyczny stan: Sprawdź, czy akumulator nie jest uszkodzony mechanicznie, czy nie ma śladów wycieków lub korozji.
• Typ ogniw: Różne typy ogniw Li-Ion (np. NMC, LFP) mają różne charakterystyki i wymagania dotyczące BMS.

Dlaczego zwykły akumulator rozruchowy to zły pomysł?

Zwykłe akumulatory rozruchowe, te, które znajdziesz w większości samochodów spalinowych, są zaprojektowane do jednego celu: dostarczenia bardzo dużego prądu rozruchowego przez krótki czas. Nie są one przystosowane do głębokich rozładowań i pracy cyklicznej, która jest podstawą działania magazynu energii. Wielokrotne głębokie rozładowanie takiego akumulatora prowadzi do jego szybkiego uszkodzenia i skrócenia żywotności. Jego wewnętrzna konstrukcja nie wytrzyma obciążeń związanych z regularnym ładowaniem i rozładowywaniem energii potrzebnej do zasilania urządzeń domowych. Używanie go jako głównego elementu magazynu energii jest po prostu nieefektywne i nieopłacalne w dłuższej perspektywie, a także może być niebezpieczne.

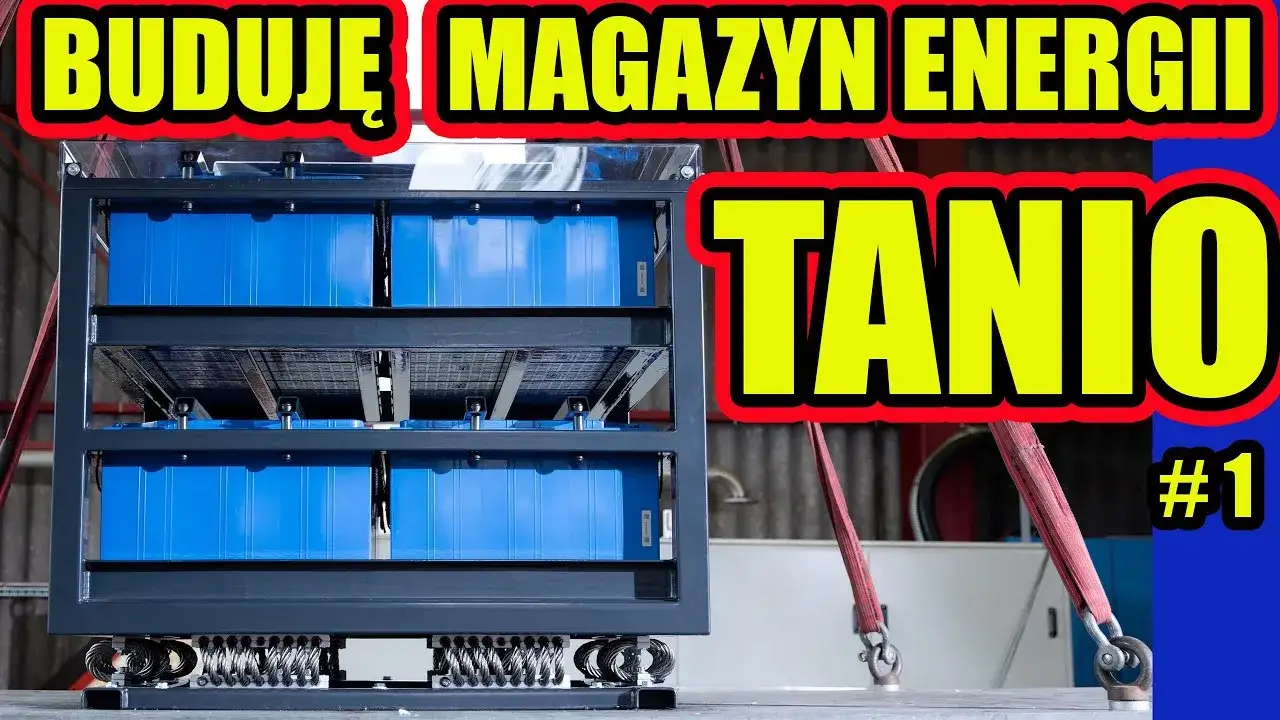

Niezbędne komponenty do budowy własnego magazynu energii

Przetwornica napięcia: Dlaczego "czysty sinus" jest absolutnie konieczny?

Przetwornica napięcia, znana również jako inwerter, jest sercem każdego magazynu energii, ponieważ przekształca prąd stały (DC) z akumulatora na prąd zmienny (AC) używany w naszych domach. Kluczowym parametrem, na który musisz zwrócić uwagę, jest rodzaj generowanej sinusoidy. Przetwornice z "czystym sinusem" produkują prąd o jakości identycznej jak ten z sieci energetycznej. Jest to absolutnie konieczne do bezpiecznego i prawidłowego zasilania większości urządzeń elektronicznych, w tym komputerów, telewizorów, lodówek czy pomp. Użycie przetwornicy z "modyfikowanym sinusem" lub "schodkową aproksymacją" może prowadzić do uszkodzenia tych urządzeń, ich niestabilnej pracy, a nawet stanowić zagrożenie. Moc przetwornicy (wyrażana w watach, np. 3000W, 5000W) musi być odpowiednio dobrana do sumy mocy urządzeń, które planujesz jednocześnie zasilać. Zbyt mała moc spowoduje przeciążenie i wyłączenie przetwornicy lub jej uszkodzenie.

Mózg operacji, czyli BMS (Battery Management System) dla baterii Li-Ion

W przypadku akumulatorów litowo-jonowych, zwłaszcza tych pochodzących z samochodów elektrycznych, System Zarządzania Baterią (BMS) nie jest opcją, lecz absolutną koniecznością. To on pełni rolę mózgu całego systemu magazynowania energii. Główne zadania BMS-a to:

• Balansowanie napięcia na celach: Zapewnia, że wszystkie ogniwa w pakiecie akumulatorów mają równe napięcie, co jest kluczowe dla ich długowieczności i bezpieczeństwa. Niewyrównane ogniwa mogą prowadzić do szybszego zużycia całego pakietu lub niebezpiecznego przeładowania.
• Ochrona przed nadmiernym naładowaniem (Overcharge Protection): Zapobiega ładowaniu ogniw powyżej bezpiecznego poziomu napięcia, co mogłoby doprowadzić do ich uszkodzenia, przegrzania, a nawet zapłonu.
• Ochrona przed nadmiernym rozładowaniem (Over-discharge Protection): Chroni akumulator przed rozładowaniem poniżej bezpiecznego minimalnego poziomu napięcia, co również może prowadzić do nieodwracalnego uszkodzenia ogniw.
• Ochrona przed nadmiernym prądem (Overcurrent Protection): Zabezpiecza przed poborem zbyt dużego prądu, który mógłby uszkodzić ogniwa lub spowodować przegrzanie.
• Kontrola temperatury: Monitoruje temperaturę ogniw i może odciąć zasilanie w przypadku jej nadmiernego wzrostu, zapobiegając przegrzaniu.
• Komunikacja: Niektóre BMS-y potrafią komunikować się z innymi elementami systemu, dostarczając informacji o stanie naładowania, temperaturze czy błędach.

Wybór odpowiedniego BMS-a jest krytyczny. Musi on być dopasowany do liczby szeregowo połączonych ogniw (np. 10S, 13S, 16S) oraz maksymalnego prądu ładowania i rozładowania, jaki system ma obsługiwać.

Regulator ładowania: Jak bezpiecznie połączyć magazyn z panelami fotowoltaicznymi?

Jeśli planujesz ładować swój magazyn energii za pomocą paneli fotowoltaicznych, niezbędny będzie regulator ładowania. Jest to urządzenie, które zarządza procesem przepływu energii z paneli do akumulatora. Jego główną rolą jest ochrona akumulatora przed przeładowaniem, które mogłoby prowadzić do jego uszkodzenia, skrócenia żywotności, a w skrajnych przypadkach nawet do niebezpiecznych sytuacji. Regulator ładowania dostosowuje napięcie i prąd ładowania do aktualnego stanu naładowania akumulatora i warunków zewnętrznych. Istnieją dwa główne typy regulatorów: PWM (Pulse Width Modulation) prostsze i tańsze, oraz MPPT (Maximum Power Point Tracking) bardziej zaawansowane, które potrafią "wycisnąć" więcej mocy z paneli fotowoltaicznych, szczególnie w trudnych warunkach oświetleniowych. Wybór regulatora zależy od wielkości instalacji PV i typu akumulatora.

Bezpieczniki, kable i złącza: Elementy, na których nie wolno oszczędzać

W systemie magazynowania energii, gdzie operujemy prądem stałym o potencjalnie wysokim natężeniu, kwestia bezpieczeństwa jest absolutnie priorytetowa. Elementy takie jak bezpieczniki, wyłączniki nadprądowe, kable o odpowiednim przekroju oraz solidne złącza są fundamentem bezpiecznej instalacji. Oszczędzanie na tych komponentach jest nie tylko błędem, ale wręcz skrajną nieodpowiedzialnością, która może prowadzić do zwarcia, pożaru lub porażenia prądem.

• Bezpieczniki i wyłączniki nadprądowe: Muszą być dobrane do maksymalnego prądu, jaki może popłynąć w danym obwodzie. W przypadku prądu stałego (DC) wymagane są specjalne bezpieczniki i wyłączniki, które potrafią efektywnie gasić łuk elektryczny powstający podczas przerwania obwodu. Należy je umieścić na każdym kluczowym połączeniu, zwłaszcza między akumulatorem a resztą systemu, oraz między przetwornicą a obciążeniem.
• Kable: Przekrój kabli musi być odpowiednio dobrany do natężenia prądu i długości połączenia, aby zminimalizować straty energii i zapobiec przegrzewaniu się przewodów. Zbyt cienkie kable mogą się topić!
• Złącza: Używaj tylko wysokiej jakości złączy, które zapewniają pewne i bezpieczne połączenie. Luźne lub skorodowane złącza są częstą przyczyną problemów i awarii.

Nigdy nie bagatelizuj roli tych elementów. Są one Twoją pierwszą linią obrony przed niebezpiecznymi sytuacjami.

Budowa krok po kroku: Bezpieczne łączenie elementów

Schemat połączeń dla systemu opartego na akumulatorze 12V

Budowa systemu opartego na akumulatorze 12V, najczęściej kwasowo-ołowiowym (AGM/GEL), jest stosunkowo prostsza. Oto podstawowa kolejność łączenia komponentów:

1. Połączenie akumulatora: Podłącz kable do biegunów akumulatora. Pamiętaj o zachowaniu odpowiedniej polaryzacji (+ do +, - do -).
2. Zabezpieczenie główne: Między dodatnim biegunem akumulatora a resztą systemu zainstaluj główny bezpiecznik lub wyłącznik nadprądowy. To Twoje główne zabezpieczenie.
3. Podłączenie regulatora ładowania (jeśli używasz PV): Podłącz kable od paneli fotowoltaicznych do wejścia PV regulatora. Następnie podłącz wyjście akumulatorowe regulatora do dodatniego i ujemnego zacisku akumulatora (lub do punktu za głównym bezpiecznikiem, jeśli tak przewiduje instrukcja regulatora).
4. Podłączenie przetwornicy: Podłącz kable o odpowiednim przekroju od akumulatora (lub od punktu za głównym bezpiecznikiem) do wejścia DC przetwornicy. Ponownie, zachowaj ostrożność z polaryzacją.
5. Dodatkowe zabezpieczenia: W zależności od konfiguracji, możesz potrzebować dodatkowych bezpieczników na poszczególnych obwodach.
6. Obciążenie: Podłącz swoje urządzenia do gniazdka AC na wyjściu przetwornicy.

Zawsze postępuj zgodnie z instrukcjami producentów poszczególnych komponentów.

Konfiguracja systemu z używaną baterią z samochodu elektrycznego (EV)

System oparty na używanej baterii z samochodu elektrycznego (Li-Ion) jest bardziej złożony i wymaga szczególnej uwagi:

1. Przygotowanie baterii: Upewnij się, że bateria jest w dobrym stanie. Zidentyfikuj punkty połączeń dla BMS-a i głównego zasilania. Może to wymagać specjalistycznej wiedzy lub adapterów.
2. Instalacja BMS: Podłącz przewody BMS-a do poszczególnych ogniw lub modułów baterii zgodnie ze schematem dostarczonym przez producenta BMS-a. Jest to najbardziej krytyczny i wymagający precyzji etap.
3. Podłączenie głównego zasilania i zabezpieczeń: Podłącz wyjście baterii do głównego bezpiecznika DC, a następnie do wejścia DC przetwornicy. Pamiętaj o odpowiednim przekroju kabli i zabezpieczeniu.
4. Integracja z przetwornicą: Podłącz przetwornicę do wyjścia BMS-a (lub bezpośrednio do baterii, jeśli BMS ma wbudowane zabezpieczenie prądowe).
5. Podłączenie regulatora ładowania (jeśli dotyczy): Podłącz regulator ładowania do wyjścia BMS-a lub baterii, zgodnie z zaleceniami producentów.
6. Konfiguracja BMS: Po fizycznym połączeniu, konieczne jest skonfigurowanie BMS-a (patrz następny punkt).

W tym przypadku, absolutnie kluczowe jest dokładne przestrzeganie instrukcji producenta BMS-a oraz baterii.

Programowanie i pierwsza kalibracja systemu BMS

Po fizycznym podłączeniu BMS-a do baterii litowo-jonowej, niezbędne jest jego prawidłowe skonfigurowanie i skalibrowanie. Ten proces jest kluczowy dla bezpieczeństwa i optymalnej pracy całego systemu. Programowanie BMS-a zazwyczaj odbywa się za pomocą dedykowanego oprogramowania, często dostępnego przez port USB, Bluetooth lub dedykowany wyświetlacz. Podczas konfiguracji ustawia się parametry takie jak:

• Napięcie odcięcia przy ładowaniu (Charge Voltage Limit): Maksymalne napięcie, do którego ogniwa mogą być ładowane.
• Napięcie odcięcia przy rozładowaniu (Discharge Voltage Limit): Minimalne napięcie, poniżej którego rozładowanie jest zabronione.
• Prąd ładowania/rozładowania (Charge/Discharge Current Limit): Maksymalne dopuszczalne natężenie prądu.
• Temperatura pracy (Temperature Limits): Zakres temperatur, w którym system może bezpiecznie pracować.
• Balansowanie ogniw: Ustawienia dotyczące tego, kiedy i jak intensywnie ma odbywać się balansowanie napięć między ogniwami.

Pierwsza kalibracja często polega na pełnym naładowaniu baterii i zapisaniu tych wartości w pamięci BMS-a, co pozwala mu precyzyjnie określić stan naładowania (SoC - State of Charge) w przyszłości. Błędy w konfiguracji BMS-a mogą prowadzić do nieprawidłowego działania, uszkodzenia baterii, a nawet zagrożenia pożarowego.

Montaż w praktyce: Obudowa, wentylacja i rozmieszczenie komponentów

Praktyczny montaż wymaga przemyślenia kilku aspektów:

• Obudowa: Wybierz solidną, najlepiej metalową obudowę, która ochroni komponenty przed uszkodzeniami mechanicznymi i zapewni pewien poziom bezpieczeństwa w przypadku awarii. Obudowa powinna być dobrze wentylowana.
• Wentylacja: Jest to absolutnie kluczowe, zwłaszcza w przypadku akumulatorów kwasowo-ołowiowych, które wydzielają wodór. Zapewnij stały przepływ powietrza, najlepiej poprzez otwory wentylacyjne umieszczone na różnych poziomach obudowy, aby umożliwić naturalną cyrkulację. W przypadku baterii Li-Ion, choć nie wydzielają wodoru, również wymagają odprowadzania ciepła generowanego podczas pracy.
• Rozmieszczenie komponentów: Umieść cięższe elementy, takie jak akumulatory, na dole obudowy, aby zapewnić stabilność. Zachowaj odpowiednie odstępy między komponentami, aby umożliwić przepływ powietrza i zapobiec przegrzewaniu. Upewnij się, że wszystkie połączenia są łatwo dostępne do ewentualnej kontroli lub serwisu.
• Zabezpieczenie przed wilgocią, kurzem i zwierzętami: Jeśli magazyn energii ma pracować w mniej kontrolowanych warunkach, zadbaj o odpowiednie zabezpieczenie przed czynnikami zewnętrznymi.

Bezpieczeństwo przede wszystkim: Kluczowe zasady i unikanie zagrożeń

Najczęstsze błędy montażowe i jak ich unikać

Podczas budowy magazynu energii łatwo popełnić błędy, które mogą mieć poważne konsekwencje. Oto najczęstsze z nich i sposoby ich unikania:

• Nieprawidłowe okablowanie: Podłączenie kabli z niewłaściwą polaryzacją (+ do -, - do +) może natychmiast uszkodzić komponenty, zwłaszcza przetwornicę i BMS. Zawsze dwukrotnie sprawdzaj polaryzację przed podłączeniem.
• Zbyt cienkie kable: Używanie kabli o niewystarczającym przekroju do przenoszenia wysokich prądów DC prowadzi do ich przegrzewania, topienia izolacji, a w konsekwencji do zwarcia i pożaru. Dobieraj przekrój kabli do natężenia prądu i długości połączenia zgodnie z tabelami przekrojów.
• Brak lub niewłaściwe zabezpieczenia: Pominięcie bezpieczników lub użycie bezpieczników o zbyt dużej wartości prądowej to prosta droga do katastrofy. Zawsze stosuj odpowiednie bezpieczniki DC na każdym kluczowym obwodzie.
• Niewłaściwy dobór komponentów: Używanie przetwornicy z "modyfikowanym sinusem" do zasilania wrażliwej elektroniki, czy nieodpowiedniego BMS-a do baterii Li-Ion, to błędy, które mogą kosztować drogo. Dokładnie zapoznaj się ze specyfikacją każdego komponentu.
• Niewłaściwa wentylacja: Zignorowanie potrzeby wentylacji, zwłaszcza przy akumulatorach kwasowo-ołowiowych, stwarza ryzyko wybuchu. Zapewnij swobodny przepływ powietrza.
• Praca "na żywca": Rozpoczynanie pracy bez odłączenia zasilania lub zabezpieczenia obwodów. Zawsze odłączaj źródło zasilania przed rozpoczęciem prac.

Zasady bezpiecznej pracy z prądem stałym (DC) o wysokim natężeniu

Prąd stały (DC) o wysokim natężeniu, jaki występuje w magazynach energii, jest szczególnie niebezpieczny. Oto kluczowe zasady bezpiecznej pracy:

• Izolacja: Upewnij się, że wszystkie narzędzia, którymi pracujesz, są izolowane.
• Środki ochrony osobistej (ŚOI): Zawsze używaj okularów ochronnych, rękawic izolacyjnych i odzieży roboczej. W przypadku pracy z bardzo wysokimi prądami, rozważ użycie rękawic dielektrycznych.
• Unikanie zwarć: Uważaj, aby nie dotknąć jednocześnie dodatniego i ujemnego bieguna akumulatora lub innych elementów pod napięciem za pomocą narzędzi lub części ciała. Może to spowodować potężne łuki elektryczne i poważne oparzenia.
• Praca w suchym środowisku: Nigdy nie pracuj przy instalacji elektrycznej w wilgotnych warunkach.
• Odłączanie zasilania: Przed rozpoczęciem jakichkolwiek prac, upewnij się, że główne źródło zasilania (akumulator) jest odłączone lub zabezpieczone bezpiecznikiem.
• Znajomość procedur awaryjnych: Wiedz, jak szybko i bezpiecznie odłączyć zasilanie w sytuacji awaryjnej.
• Praca w parach: Jeśli to możliwe, pracuj z drugą osobą, która może pomóc w razie wypadku.

Konieczność wentylacji przy akumulatorach kwasowo-ołowiowych

Akumulatory kwasowo-ołowiowe, w tym popularne typy AGM i GEL, podczas procesu ładowania chemicznego wydzielają gazowy wodór. Wodór jest gazem silnie wybuchowym, a jego stężenie zaledwie na poziomie 4% w powietrzu tworzy mieszaninę wybuchową. Dlatego zapewnienie odpowiedniej wentylacji w pomieszczeniu, gdzie znajduje się taki akumulator, jest absolutnie niezbędne. Pomieszczenie powinno być przewiewne, a najlepiej wyposażone w system wentylacji mechanicznej. Ignorowanie tej kwestii może prowadzić do nagromadzenia się wodoru, a iskra (np. od przełącznika, zwarcia) może spowodować eksplozję całego akumulatora, co jest niezwykle niebezpieczne. Pamiętaj, że nawet "uszczelnione" akumulatory AGM/GEL mogą wydzielać wodór w przypadku przeładowania.

Procedura awaryjna: Co robić w razie przegrzania lub zwarcia?

W przypadku wystąpienia sytuacji awaryjnej, takiej jak przegrzanie akumulatora lub zwarcie w systemie, kluczowe jest szybkie i zdecydowane działanie:

1. Zachowaj spokój: Panika może prowadzić do błędnych decyzji.
2. Natychmiast odłącz zasilanie: Twoim priorytetem jest odcięcie źródła energii. Jeśli masz dostęp do głównego wyłącznika akumulatora lub bezpiecznika, natychmiast go wyłącz lub wyjmij.
3. Nie dotykaj gorących elementów: Jeśli akumulator lub inne komponenty są bardzo gorące, nie dotykaj ich, aby uniknąć poparzeń.
4. W przypadku pożaru: Użyj odpowiedniego środka gaśniczego. Do gaszenia pożarów akumulatorów litowo-jonowych nie wolno używać wody! Wodę można stosować do gaszenia pożarów akumulatorów kwasowo-ołowiowych, ale z dużą ostrożnością. Najlepsze są specjalistyczne gaśnice proszkowe (klasa D dla metali, choć rzadko stosowane w domach) lub proszkowe uniwersalne (klasa ABC).
5. Zapewnij wentylację: Jeśli doszło do wydzielania się gazów, otwórz okna i drzwi, aby przewietrzyć pomieszczenie.
6. Wezwij pomoc: W przypadku poważnej awarii, pożaru lub ryzyka porażenia prądem, natychmiast wezwij odpowiednie służby ratownicze (straż pożarną, pogotowie).
7. Dokładna analiza przyczyn: Po ustabilizowaniu sytuacji, dokładnie zidentyfikuj przyczynę awarii, aby zapobiec jej ponownemu wystąpieniu.

Praktyczne zastosowanie: Możliwości wykorzystania magazynu energii

Zasilanie awaryjne (UPS) dla domu co i jak długo podtrzyma?

Magazyn energii może z powodzeniem pełnić funkcję rozbudowanego zasilacza awaryjnego (UPS) dla Twojego domu. W przypadku zaniku napięcia z sieci energetycznej, system automatycznie przełączy się na zasilanie z akumulatorów, zapewniając ciągłość pracy kluczowych urządzeń. Możliwość podtrzymania zasilania zależy od dwóch głównych czynników: pojemności Twojego magazynu energii (mierzonej w kilowatogodzinach, kWh) oraz mocy pobieranej przez podłączone urządzenia. Na przykład, magazyn o pojemności 5 kWh będzie w stanie zasilać telewizor (ok. 100W) przez około 50 godzin (5000 Wh / 100 W = 50 h), podczas gdy zasilanie lodówki (ok. 150W) i kilku innych urządzeń o łącznym poborze 500W pozwoli na około 10 godzin pracy (5000 Wh / 500 W = 10 h). Kluczowe jest dobranie odpowiedniej mocy przetwornicy do urządzeń, które chcesz zasilać w trybie awaryjnym.

Niezależność energetyczna w domku letniskowym lub garażu (off-grid)

Dla miejsc pozbawionych dostępu do sieci energetycznej, takich jak domki letniskowe, altany, garaże czy warsztaty, samodzielnie zbudowany magazyn energii może być kluczem do osiągnięcia niezależności energetycznej. Pozwala on na zasilanie podstawowych urządzeń, oświetlenia, a nawet małych sprzętów AGD, wykorzystując energię zgromadzoną w akumulatorach. Często takie systemy są łączone z panelami fotowoltaicznymi, które w ciągu dnia uzupełniają zapasy energii. Dzięki temu można cieszyć się komfortem elektryczności bez konieczności drogiego przyłączania do sieci lub stosowania hałaśliwych generatorów spalinowych. Ważne jest jednak realistyczne oszacowanie zapotrzebowania na energię, aby dobrać odpowiednią wielkość systemu.

Zwiększenie autokonsumpcji z fotowoltaiki: Jak to działa w praktyce?

Posiadanie instalacji fotowoltaicznej generuje nadwyżki energii, szczególnie w słoneczne dni, gdy produkcja przekracza bieżące zużycie. Bez magazynu energii, te nadwyżki są zazwyczaj oddawane do sieci (często na niekorzystnych warunkach rozliczeniowych). Magazyn energii pozwala na znaczące zwiększenie autokonsumpcji, czyli zużycia wyprodukowanej przez siebie energii. W praktyce działa to tak: panele PV produkują prąd, który w pierwszej kolejności zasila domowe urządzenia. Wszelkie nadwyżki są kierowane do magazynu energii i tam gromadzone. Kiedy produkcja z PV spada (np. wieczorem, w pochmurny dzień), a zapotrzebowanie na energię nadal istnieje, system pobiera zgromadzoną w magazynie energię. Dzięki temu możesz wykorzystać znacznie większą część darmowej energii słonecznej, zamiast kupować prąd z sieci, co przekłada się na realne oszczędności.

Projekt zakończony: Ocena inwestycji i dalszy rozwój

Realny kosztorys: Ile ostatecznie kosztuje budowa własnego magazynu?

Szacunkowy koszt budowy własnego magazynu energii może się znacznie różnić w zależności od wybranych komponentów, zwłaszcza rodzaju i stanu akumulatora. Oto orientacyjny rozkład kosztów:

• Akumulator:
  • Używany akumulator EV (np. z Tesli, Nissana Leaf): 2000 - 8000 zł (w zależności od pojemności i stanu SOH)
  • Nowy akumulator AGM/GEL (np. 100Ah): 800 - 2000 zł
• Przetwornica napięcia (inwerter):
  • Moc 3000W z czystym sinusem: 1000 - 3000 zł
  • Moc 5000W z czystym sinusem: 2000 - 5000 zł
• BMS (dla Li-Ion): 300 - 1000 zł (zależnie od parametrów)
• Regulator ładowania MPPT (dla PV): 400 - 1500 zł (zależnie od mocy)
• Bezpieczniki, wyłączniki, okablowanie, złącza: 200 - 500 zł
• Obudowa, wentylacja: 100 - 400 zł

Łącznie, budowa prostego systemu opartego na akumulatorze 12V może zamknąć się w kwocie około 2000-5000 zł. Bardziej zaawansowany system z używaną baterią EV i przetwornicą dużej mocy to już koszt rzędu 5000 - 15000 zł. Pamiętaj, że są to szacunki i ceny mogą się różnić.

Czy gra była warta świeczki? Bilans zysków i strat

Po zakończeniu projektu budowy własnego magazynu energii, warto spojrzeć na niego z perspektywy bilansu zysków i strat. Z jednej strony, zyskujesz cenne doświadczenie techniczne, pewną niezależność energetyczną oraz potencjalne oszczędności, zwłaszcza jeśli udało Ci się obniżyć koszty dzięki użyciu używanych komponentów. Możliwość zasilania urządzeń w awaryjnych sytuacjach czy zwiększenie autokonsumpcji z fotowoltaiki to wymierne korzyści. Z drugiej strony, nie można zapominać o poniesionych kosztach początkowych, które nadal są znaczące. Do tego dochodzi poświęcony czas i energia na research, budowę i testowanie. Największą stratą, której należy unikać, jest jednak ryzyko związane z bezpieczeństwem pożar, porażenie prądem czy uszkodzenie sprzętu wynikające z błędów montażowych lub niewłaściwego doboru komponentów. Czy inwestycja była warta świeczki, zależy od Twoich priorytetów, umiejętności i dokładności, z jaką podszedłeś do projektu.

Dalszy rozwój systemu: Możliwości rozbudowy i modernizacji

Zbudowany magazyn energii nie musi być końcem Twoich możliwości. Istnieje wiele ścieżek dalszego rozwoju i modernizacji systemu, które mogą zwiększyć jego wydajność, pojemność lub funkcjonalność:

• Dodanie kolejnych akumulatorów: Jeśli Twoje zapotrzebowanie na energię wzrośnie, możesz rozważyć dodanie kolejnych akumulatorów (równolegle, aby zwiększyć pojemność, lub szeregowo, aby zwiększyć napięcie, co wymaga jednak odpowiedniego BMS-a i przetwornicy).
• Wymiana przetwornicy: Możesz wymienić przetwornicę na mocniejszą, aby móc zasilać większą liczbę urządzeń jednocześnie, lub na model z dodatkowymi funkcjami, np. wbudowanym kontrolerem ładowania.
• Integracja z systemami smart home: Nowoczesne przetwornice i BMS-y często oferują możliwość integracji z systemami zarządzania energią w domu (smart home), co pozwala na bardziej inteligentne zarządzanie przepływem energii.
• Rozbudowa o dodatkowe źródła energii: Możesz rozbudować system o kolejne panele fotowoltaiczne, turbinę wiatrową czy mały generator, aby zwiększyć jego niezależność.
• Monitorowanie zdalne: Wiele nowoczesnych systemów oferuje możliwość zdalnego monitorowania stanu magazynu energii za pomocą aplikacji mobilnej lub strony internetowej.

Pamiętaj, że każda rozbudowa lub modyfikacja powinna być przeprowadzana z zachowaniem najwyższych standardów bezpieczeństwa i zgodnie z instrukcjami producentów.

Przeczytaj również: Ile ładować akumulator samochodowy, aby uniknąć jego uszkodzenia?

Co warto zapamiętać? Kluczowe wnioski na drodze do własnego magazynu energii

Dotarliśmy do końca naszej podróży przez świat samodzielnej budowy magazynu energii. Mam nadzieję, że ten szczegółowy przewodnik dostarczył Ci niezbędnej wiedzy, rozwiał wątpliwości i pokazał, że choć projekt ten jest ambitny, to możliwy do realizacji przy zachowaniu odpowiednich środków ostrożności i wiedzy technicznej. Od wyboru odpowiedniego akumulatora, przez dobór kluczowych komponentów, aż po bezpieczne łączenie elementów i zrozumienie kwestii prawnych masz teraz solidne podstawy, by podjąć świadomą decyzję.

• Bezpieczeństwo jest absolutnym priorytetem: Nigdy nie oszczędzaj na zabezpieczeniach i zawsze postępuj zgodnie z zasadami bezpiecznej pracy z prądem stałym.
• Wybór akumulatora ma kluczowe znaczenie: Rozważ używane baterie EV dla lepszej wydajności, ale pamiętaj o konieczności stosowania zaawansowanego BMS. Akumulatory AGM/GEL są prostsze, ale mniej wydajne.
• Komponenty muszą być dopasowane: Przetwornica z czystym sinusem, odpowiedni BMS i właściwe zabezpieczenia to podstawa niezawodnego i bezpiecznego systemu.
• Aspekty prawne: System off-grid na własny użytek jest prosty, ale podłączanie do sieci domowej wymaga uprawnień elektryka i jest obarczone ryzykiem prawnym.

Z mojego doświadczenia wynika, że największą barierą dla wielu osób jest strach przed rozpoczęciem. Pierwsze kroki w tak złożonym projekcie mogą wydawać się przytłaczające, ale pamiętaj, że dokładne planowanie, zdobywanie wiedzy i metodyczne działanie krok po kroku są kluczem do sukcesu. Nie zniechęcaj się, jeśli coś nie działa od razu diagnostyka i rozwiązywanie problemów to integralna część procesu DIY. Osobiście uważam, że satysfakcja z własnoręcznie zbudowanego i działającego systemu jest nieoceniona.

A jakie są Twoje doświadczenia z magazynami energii? Czy planujesz budowę własnego systemu, a może już masz taki na koncie? Podziel się swoimi przemyśleniami i pytaniami w komentarzach poniżej!
